ワイドな間口対応と垂直使用可能で多彩な効果を提供。
シンプルな部品構成と高い拡張性の汎用型オーニングです。商業施設等の幅広い間口や、急勾配のキャンバス展開にも対応可能なタイプです。
天候・季節に合わせてキャンバスを開閉することで、日よけに雨よけに、快適空間を作り出します。特に夏場は、強い陽射しを遮ることでエアコン効率を向上させ、省エネ・節電にも役立ちます。
広範囲なキャンバス勾配(垂直使用に対応)
回転式のアームブラケットにより、施工時にキャンバス勾配(角度)を15°~90°の間で調整可能です。用途に合わせて垂直におろしてご使用いただけます。
広範囲な間口も1台でカバー
ワイドな四連装で、約22mの間口に一台で対応できるため、コストパフォーマンスに優れています。
優れたサイン効果
インクジェットプリントでキャンバスにロゴマークや文字を印刷。巻取り式サインとして店舗外観を効果的にアピール。
4種類の開閉機構
- 手動タイプ
- クランクハンドルで開閉操作を行うシンプルな手動タイプ。
- 電動タイプ
- スイッチで簡単に開閉操作が行える便利な電動タイプ。
- 電手動タイプ
- スイッチで簡単に開閉操作が行え、停電などの緊急時には手動でも操作可能なタイプ。
- 電動リモコンタイプ
- 手軽なリモコン操作で離れた場所から楽々開閉操作ができるタイプ。
開閉オプション
手動タイプ以外の開閉タイプには、オプションで様々な機能を追加することも可能です。
■センサーオプション
- 風力センサー
- 強風を感知して自動的に生地を巻き取ります。
- 陽光センサー
- 日射しの状況を感知し、自動的に張り出しや巻き取りを行います。
- 振動センサー(電動リモコンタイプのみ)
- 風によるオーニング先端部の揺れを感知して生地を自動的に巻き取ります。
■コントロールオプション
- 一斉操作システム
- 複数のオーニングをスイッチ1台で開閉することができます。
- リモコンシステム
- 電動タイプ、電手動タイプでリモコン操作が可能になります。
前枠オプション
■標準タイプ
前垂れ生地のフリルパターンを4種類の形状から選択可能です。
キャンバス生地
標準生地はメロディー・キャンバス(全25色)です。メロディー以外のキャンバスでの制作も承っております。キャンバスにご指定がある場合はお申し付けください。
出巾(D)と勾配(H)の関係
以下の図表を参考に出巾規格(アーム)をお選びください。
メロディー【手動】価格表(税込)
10アーム | 15アーム | 20アーム | 25アーム | 30アーム | |
2,045mm<br>単装 | 218,800 | – | – | – | – |
2,525mm<br>単装 | 230,800 | 254,000 | – | – | – |
2,980mm<br>単装 | 244,700 | 265,600 | 286,600 | – | – |
3,435mm<br>単装 | 258,600 | 280,700 | 304,000 | 340,400 | – |
3,890mm<br>単装 | 273,200 | 296,400 | 322,000 | 356,200 | 381,300 |
4,345mm<br>単装 | 292,000 | 315,200 | 342,000 | 377,300 | 405,900 |
4,800mm<br>単装 | 310,400 | 334,100 | 363,000 | 400,600 | 430,200 |
5,255mm<br>単装 | 327,400 | 351,100 | 382,000 | 421,600 | 453,200 |
5,710mm<br>単装 | 344,700 | 369,400 | 401,300 | 443,900 | 478,500 |
5,965mm<br>単装 | 359,300 | 386,000 | 420,900 | 460,500 | 492,100 |
6,620mm<br>2連装 | 465,900 | 492,600 | 529,700 | 555,000 | 591,700 |
7,530mm<br>2連装 | 497,700 | 526,700 | 568,400 | 638,000 | 638,400 |
8,440mm<br>2連装 | 532,500 | 562,600 | 607,800 | 681,900 | 738,200 |
9,350mm<br>2連装 | 564,700 | 596,000 | 645,800 | 723,400 | 784,200 |
10,260mm<br>2連装 | 602,900 | 636,500 | 689,700 | 770,700 | 836,200 |
11,170mm<br>2連装 | 629,800 | 664,600 | 721,200 | 806,900 | 875,800 |
■本体、メロディーキャンバス、クランクハンドルのセット価格となります。
■上ケースがご不要の場合は上記価格から上ケース分がマイナスとなります。
※(天井付の場合は上ケース使用不可)となります。
■間口サイズによって本体が分割となります。
■間口5965㎜以上のサイズは連結となるため現場で組立が必要となります。
■オーニング取付用のアンカーやボルトは設置面に適した物をお客様にてご準備ください。
■運賃はオーニングのサイズと地域によって異なります。
メロディー 【電動】価格表(税込)
10アーム | 15アーム | 20アーム | 25アーム | 30アーム | |
2,045mm<br>単装 | 313,400 | – | – | – | – |
2,525mm<br>単装 | 325,400 | 348,600 | – | – | – |
2,980mm<br>単装 | 339,300 | 360,200 | 381,200 | – | – |
3,435mm<br>単装 | 353,200 | 375,300 | 398,600 | 435,000 | – |
3,890mm<br>単装 | 367,800 | 391,000 | 416,600 | 450,800 | 475,900 |
4,345mm<br>単装 | 386,600 | 409,800 | 436,600 | 471,900 | 500,500 |
4,800mm<br>単装 | 405,000 | 428,700 | 457,600 | 495,200 | 524,800 |
5,255mm<br>単装 | 422,000 | 445,700 | 476,600 | 516,200 | 547,800 |
5,710mm<br>単装 | 439,300 | 464,000 | 495,900 | 538,500 | 573,100 |
5,965mm<br>単装 | 453,900 | 480,600 | 515,500 | 555,100 | 586,700 |
6,620mm<br>2連装 | 585,100 | 611,800 | 648,900 | 674,200 | 710,900 |
7,530mm<br>2連装 | 616,900 | 645,900 | 687,600 | 757,200 | 757,600 |
8,440mm<br>2連装 | 651,700 | 681,800 | 727,000 | 801,100 | 857,400 |
9,350mm<br>2連装 | 683,900 | 715,200 | 765,000 | 842,600 | 903,400 |
10,260mm<br>2連装 | 722,100 | 755,700 | 808,900 | 889,900 | 955,400 |
11,170mm<br>2連装 | 749,000 | 783,800 | 840,400 | 926,100 | 995,000 |
12,080mm<br>3連装 | 874,700 | 911,700 | 973,000 | 986,700 | 1,059,100 |
12,990mm<br>3連装 | 906,600 | 944,800 | 1,010,700 | 1,123,700 | 1,200,600 |
13,900mm<br>3連装 | 936,300 | 976,800 | 1,047,300 | 1,163,700 | 1,245,300 |
14,810mm<br>3連装 | 968,700 | 1,010,300 | 1,084,200 | 1,205,300 | 1,290,300 |
15,720mm<br>3連装 | 999,600 | 1,043,600 | 1,120,900 | 1,246,600 | 1,336,200 |
16,630mm<br>3連装 | 1,033,200 | 1,078,300 | 1,160,200 | 1,289,300 | 1,382,400 |
17,540mm<br>4連装 | 1,162,100 | 1,209,500 | 1,290,300 | – | – |
18,450mm<br>4連装 | 1,192,900 | 1,243,800 | 1,317,700 | – | – |
19,360mm<br>4連装 | 1,222,600 | 1,273,500 | 1,353,100 | – | – |
20,270mm<br>4連装 | 1,253,700 | 1,306,900 | 1,392,300 | – | – |
21,180mm<br>4連装 | 1,286,900 | 1,341,200 | 1,428,900 | – | – |
22,090mm<br>4連装 | 1,321,500 | 1,378,100 | 1,469,300 | – | – |
■本体、メロディーキャンバス、スイッチのセット価格となります。
■上ケースがご不要の場合は上記価格から上ケース分がマイナスとなります。
※(天井付の場合は上ケース使用不可)となります。
■間口サイズによって本体が分割となります。
■間口5965㎜以上のサイズは連結となるため現場で組立が必要となります。
■オーニング取付用のアンカーやボルトは設置面に適した物をお客様にてご準備ください。
■運賃はオーニングのサイズと地域によって異なります。
メロディー 【電手動】価格表(税込)
10アーム | 15アーム | 20アーム | 25アーム | 30アーム | |
2,045mm<br>単装 | 345,900 | – | – | – | – |
2,525mm<br>単装 | 357,900 | 381,100 | – | – | – |
2,980mm<br>単装 | 371,800 | 392,700 | 413,700 | – | – |
3,435mm<br>単装 | 385,700 | 407,800 | 431,100 | 467,500 | – |
3,890mm<br>単装 | 400,300 | 423,500 | 449,100 | 483,300 | 508,400 |
4,345mm<br>単装 | 419,100 | 442,300 | 469,100 | 504,400 | 533,000 |
4,800mm<br>単装 | 437,500 | 461,200 | 490,100 | 527,700 | 557,300 |
5,255mm<br>単装 | 454,500 | 478,200 | 509,100 | 548,700 | 580,300 |
5,710mm<br>単装 | 471,800 | 496,500 | 528,400 | 571,000 | 605,600 |
5,965mm<br>単装 | 486,400 | 513,100 | 548,000 | 587,600 | 619,200 |
6,620mm<br>2連 装 | 625,600 | 652,300 | 689,400 | 714,700 | 751,400 |
7,530mm<br>2連装 | 657,400 | 686,400 | 728,100 | 800,500 | 800,900 |
8,440mm<br>2連装 | 692,200 | 722,300 | 767,500 | 844,400 | 900,700 |
9,350mm<br>2連装 | 724,400 | 755,700 | 805,500 | 885,900 | 946,700 |
10,260mm<br>2連装 | 762,600 | 796,200 | 849,400 | 933,200 | 998,700 |
11,170mm<br>2連装 | 789,500 | 824,300 | 880,900 | 969,400 | 1,038,300 |
12,080mm<br>3連装 | 915,200 | 952,200 | 1,016,300 | 1,030,000 | 1,102,400 |
12,990mm<br>3連装 | 947,100 | 985,300 | 1,054,000 | 1,167,700 | 1,244,600 |
13,900mm<br>3連装 | 976,800 | 1,017,300 | 1,090,600 | 1,207,700 | 1,289,300 |
14,810mm<br>3連装 | 1,009,200 | 1,050,800 | 1,127,500 | 1,249,300 | 1,334,300 |
15,720mm<br>3連装 | 1,040,100 | 1,084,100 | 1,164,200 | 1,290,600 | 1,380,200 |
16,630mm<br>3連装 | 1,073,700 | 1,118,800 | 1,203,500 | 1,333,300 | 1,426,400 |
17,540mm<br>4連装 | 1,205,400 | 1,252,800 | 1,334,300 | – | – |
18,450mm<br>4連装 | 1,236,200 | 1,287,100 | 1,361,700 | – | – |
19,360mm<br>4連装 | 1,265,900 | 1,316,800 | 1,397,100 | – | – |
20,270mm<br>4連装 | 1,297,000 | 1,350,200 | 1,436,300 | – | – |
21,180mm<br>4連装 | 1,330,200 | 1,384,500 | 1,472,900 | – | – |
22,090mm<br>4連装 | 1,364,800 | 1,421,400 | 1,513,300 | – | – |
■本体、メロディーキャンバス、クランクハンドル、スイッチのセット価格となります。
■上ケースがご不要の場合は上記価格から上ケース分がマイナスとなります。
※(天井付の場合は上ケース使用不可)となります。
■間口サイズによって本体が分割となります。
■間口5965㎜以上のサイズは連結となるため現場で組立が必要となります。
■オーニング取付用のアンカーやボルトは設置面に適した物をお客様にてご準備ください。
■運賃はオーニングのサイズと地域によって異なります。
メロディー 【電動リモコン】価格表(税込)
10アーム | 15アーム | 20アーム | 25アーム | 30アーム | |
2,045mm<br>単装 | 348,600 | – | – | – | – |
2,525mm<br>単装 | 360,600 | 383,800 | – | – | – |
2,980mm<br>単装 | 374,500 | 395,400 | 416,400 | – | – |
3,435mm<br>単装 | 388,400 | 410,500 | 433,800 | 470,200 | – |
3,890mm<br>単装 | 403,000 | 426,200 | 451,800 | 486,000 | 511,100 |
4,345mm<br>単装 | 421,800 | 445,000 | 471,800 | 507,100 | 535,700 |
4,800mm<br>単装 | 440,200 | 463,900 | 492,800 | 530,400 | 560,000 |
5,255mm<br>単装 | 457,200 | 480,900 | 511,800 | 551,400 | 583,000 |
5,710mm<br>単装 | 474,500 | 499,200 | 531,100 | 573,700 | 608,300 |
5,965mm<br>単装 | 489,100 | 515,800 | 550,700 | 590,300 | 621,900 |
6,620mm<br>2連装 | 620,300 | 647,000 | 684,100 | 709,400 | 746,100 |
7,530mm<br>2連装 | 652,100 | 681,100 | 722,800 | 792,400 | 792,800 |
8,440mm<br>2連装 | 686,900 | 717,000 | 762,200 | 836,300 | 892,600 |
9,350mm<br>2連装 | 719,100 | 750,400 | 800,200 | 877,800 | 938,600 |
10,260mm<br>2連装 | 757,300 | 790,900 | 844,100 | 925,100 | 990,600 |
11,170mm<br>2連装 | 784,200 | 819,000 | 875,600 | 961,300 | 1,030,200 |
12,080mm<br>3連装 | 909,900 | 946,900 | 1,008,200 | 1,021,900 | 1,094,300 |
12,990mm<br>3連装 | 941,800 | 980,000 | 1,045,900 | 1,158,900 | 1,235,800 |
13,900mm<br>3連装 | 971,500 | 1,012,000 | 1,082,500 | 1,198,900 | 1,280,500 |
14,810mm<br>3連装 | 1,003,900 | 1,045,500 | 1,119,400 | 1,240,500 | 1,325,500 |
15,720mm<br>3連装 | 1,034,800 | 1,078,800 | 1,156,100 | 1,281,800 | 1,371,400 |
16,630mm<br>3連装 | 1,068,400 | 1,113,500 | 1,195,400 | 1,324,500 | 1,417,600 |
17,540mm<br>4連装 | 1,197,300 | 1,244,700 | 1,325,500 | – | – |
18,450mm<br>4連装 | 1,228,100 | 1,279,000 | 1,352,900 | – | – |
19,360mm<br>4連装 | 1,257,800 | 1,308,700 | 1,388,300 | – | – |
20,270mm<br>4連装 | 1,288,900 | 1,342,100 | 1,427,500 | – | – |
21,180mm<br>4連装 | 1,322,100 | 1,376,400 | 1,464,100 | – | – |
22,090mm<br>4連装 | 1,356,700 | 1,413,300 | 1,504,500 | – | – |
■本体、メロディーキャンバス、リモコンのセット価格となります。
■上ケースがご不要の場合は上記価格から上ケース分がマイナスとなります。
※(天井付の場合は上ケース使用不可)となります。
■間口サイズによって本体が分割となります。
■間口5965㎜以上のサイズは連結となるため現場で組立が必要となります。
■オーニング取付用のアンカーやボルトは設置面に適した物をお客様にてご準備ください。
■運賃はオーニングのサイズと地域によって異なります。
オプション価格表

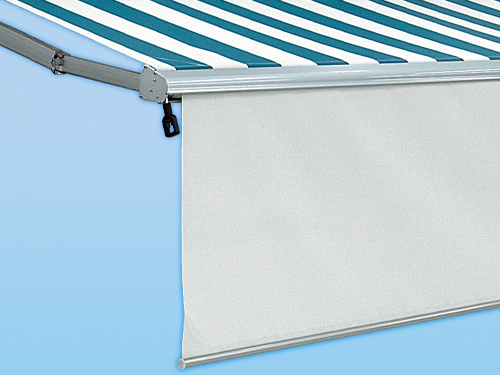

■ローリングシェイド前枠
間口規格 | メロディーキャンバス+前枠機構 本体組込み価格(税別) | 税込価格 |
2,045mm | 76,300円 | 税込54,555円 |
2,525mm | 87,700円 | 税込62,706円 |
2,980mm | 99,000円 | 税込70,785円 |
3,435mm | 110,300円 | 税込78,865円 |
3,890mm | 121,700円 | 税込87,016円 |
4,345mm | 133,100円 | 税込95,167円 |
4,800mm | 144,400円 | 税込103,246円 |
5,255mm | 155,800円 | 税込111,397円 |
5,710mm | 167,200円 | 税込119,548円 |
5,965mm | 193,000円 | 税込137,995円 |
6,620mm | 232,100円 | 税込165,952円 |
7,530mm | 254,800円 | 税込182,182円 |
8,440mm | 277,500円 | 税込198,413円 |
9,350mm | 300,200円 | 税込214,643円 |
10,260mm | 322,900円 | 税込230,874円 |
11,170mm | 345,600円 | 税込247,104円 |
※上記価格は前枠機構とキャンバスのセット価格となります。
※ローリングシェイドのキャンバス仕上がり高さ寸法
メロディキャンバス(H)1500mmまで
■その他のオプション
品名 | 適用 | 税別価格 | 税込価格 |
自動コントロール装置SM1-k-1 (本体+風力センサー) | 本体と操作スイッチが別れているタイプ | 105,600円 | 税込75,504円 |
自動コントロール装置SM1-k-2 (本体+風力+陽光センサー) | 本体と操作スイッチが別れているタイプ | 116,600円 | 税込83,369円 |
振動センサー | ローリングシェイド前枠(オプション)との併用は不可 | 63,800円 | 税込45,617円 |
一斉操作システム モーターリレー CD4-L | 36,300円 | 税込25,955円 | |
外付け用リモコン 1チャンネルセット | 外付け受信機と1チャンネル送信機のセット | 52,800円 | 税込37,752円 |
外付け用リモコン 4チャンネルセット | 外付け受信機と4チャンネル送信機のセット 別売受信機の追加購入により4台までの操作が可能になります。 | 62,700円 | 税込44,831円 |
1チャンネル用追加送信機(テリス1) | 1チャンネル送信機 | 22,000円 | 税込15,730円 |
4チャンネル用追加送信機(テリス4) | 本送信機1台で4台までのモーターを単独、一斉操作可能 | 35,200円 | 税込25,168円 |
アルタスモーター用SM1 陽光ON/OFF切り替え機能付き送信機セット | 無線タイプの風力・陽光センサーに 陽光ON/OFF切替機能付き送信機(1チャンネル用)1台を付属 | 151,800円 | 税込108,537円 |
アルタスモーター用SM1 単体 | 送信機は付属しておりません | 121,000円 | 税込86,515円 |
陽光ON/OFF切り替え機能付き送信機単体 | 送信機のみ | 35,200円 | 税込25,168円 |
製品の仕様と詳細
オペレーション &オプション |
手動 / 電動 / 電手動 / 電動リモコン / センサーシステム / 振動センサー / 一斉操作システム / リモコンシステム |
---|---|
注意事項 |
|
