| 施工事例NO | T-194【636】 |
|---|---|
| 商品名 |
本体 メロディー ・手動タイプ 生地 メロディー・キャンバス ・ME520 シルバー |
| 地域 | 群馬県邑楽郡 |
| 業種 | 工場 |
| タグ | オーニング メロディー メロディーキャンバス |
| 設置目的 |

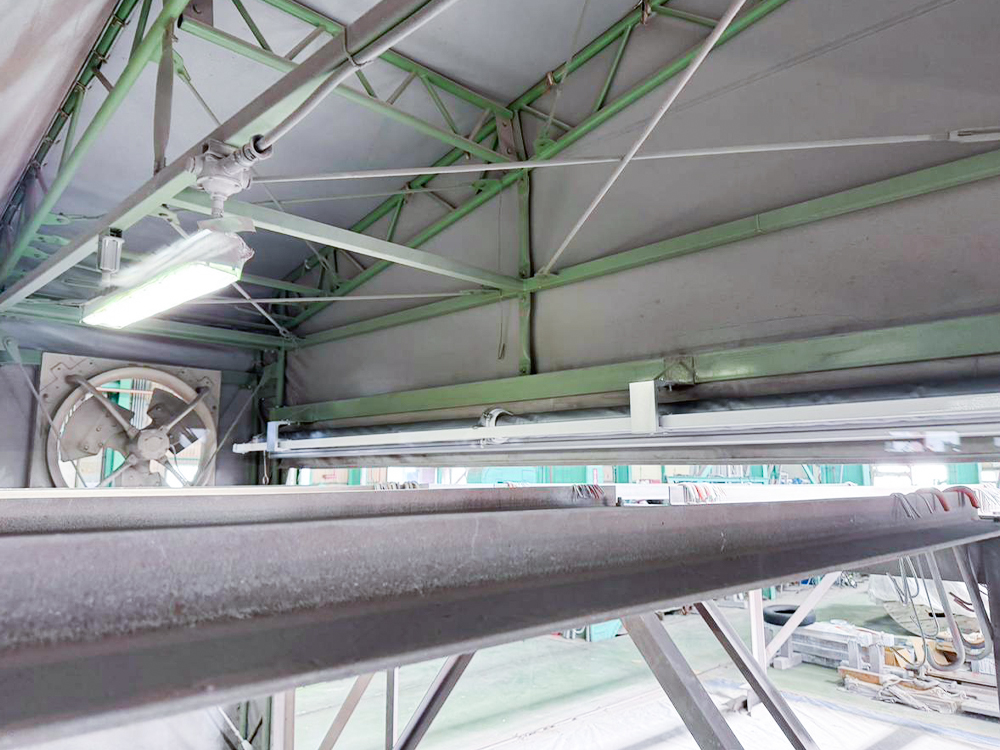

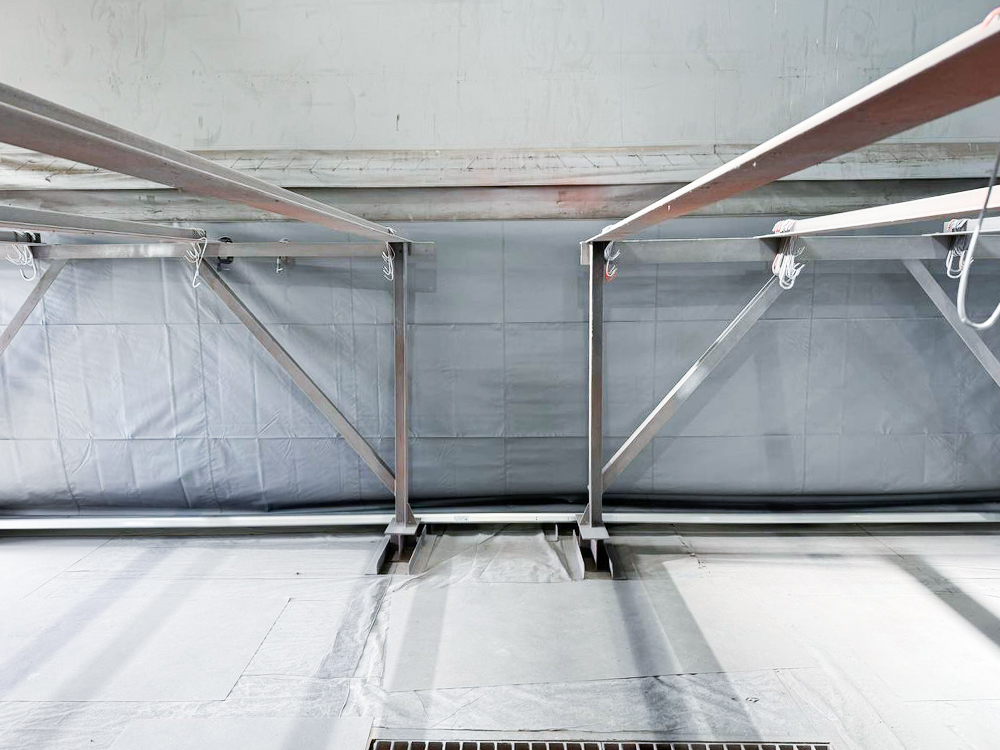

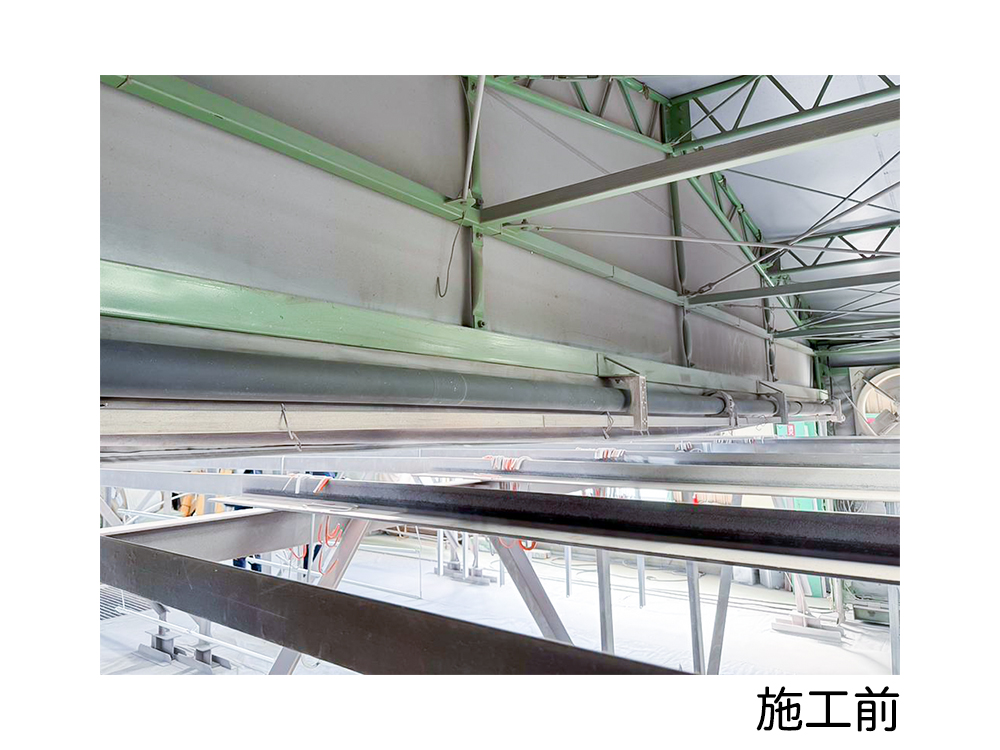

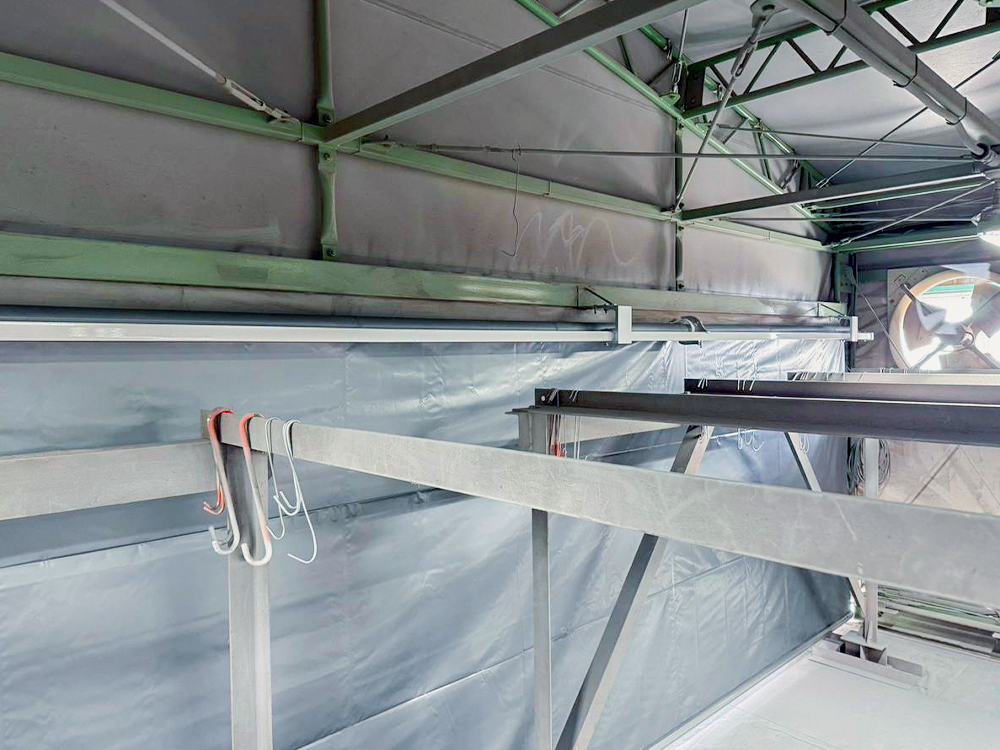

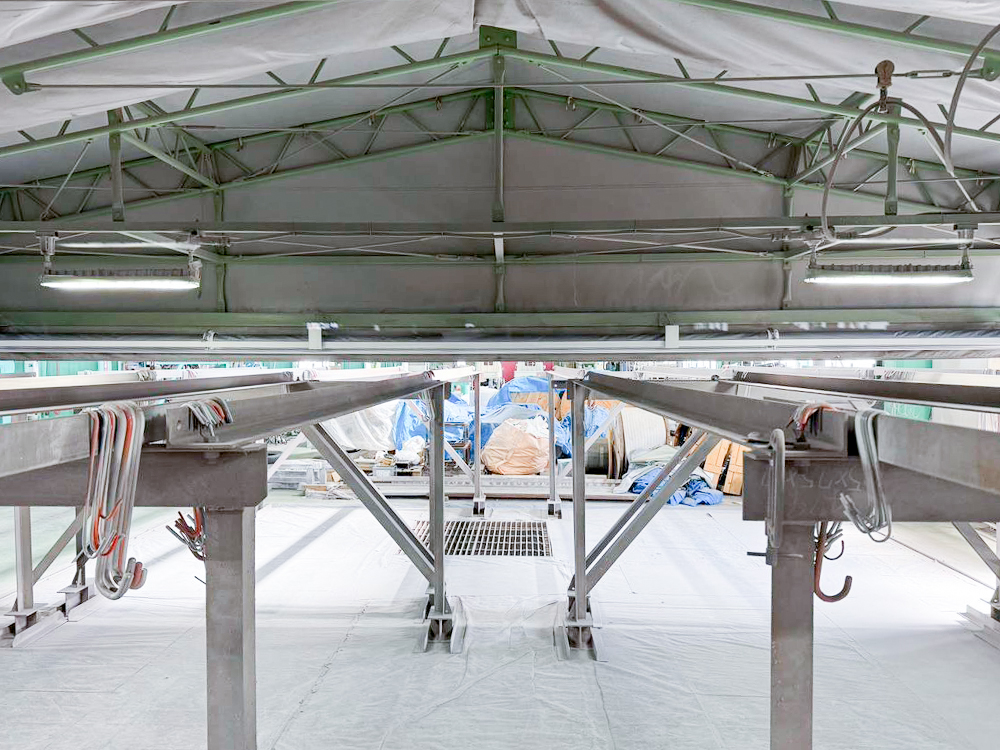

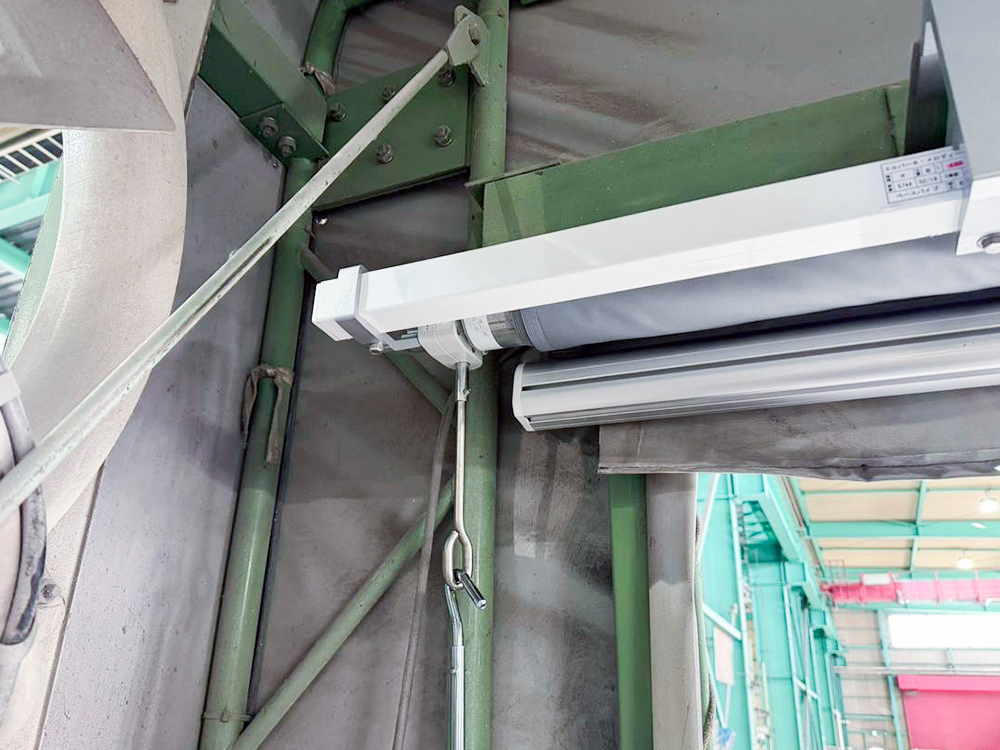

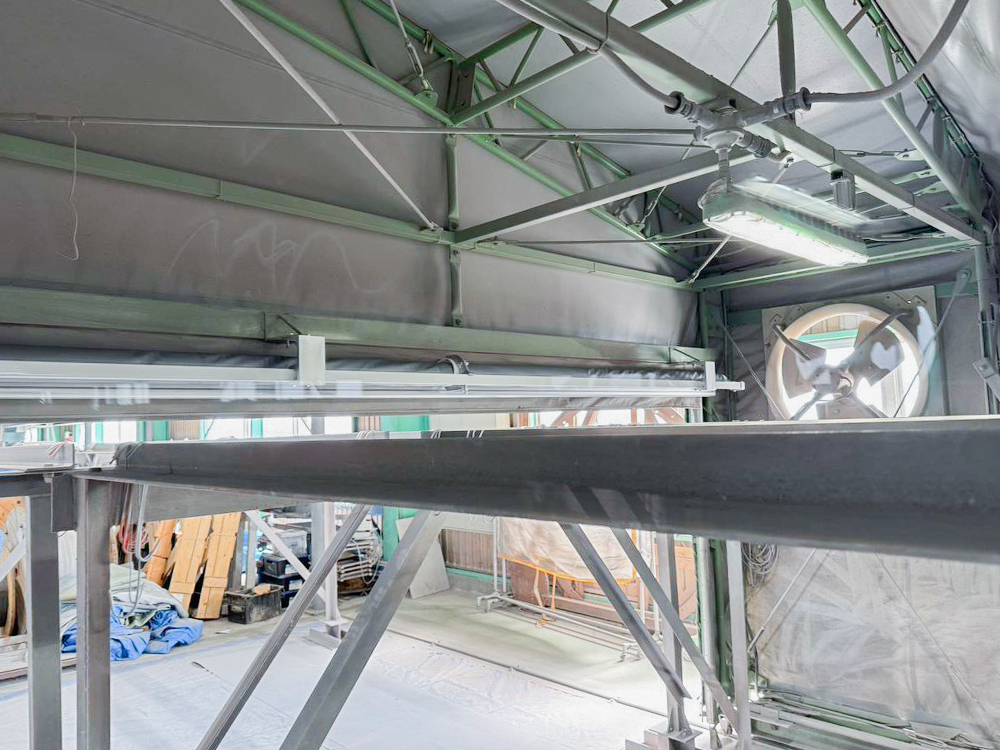

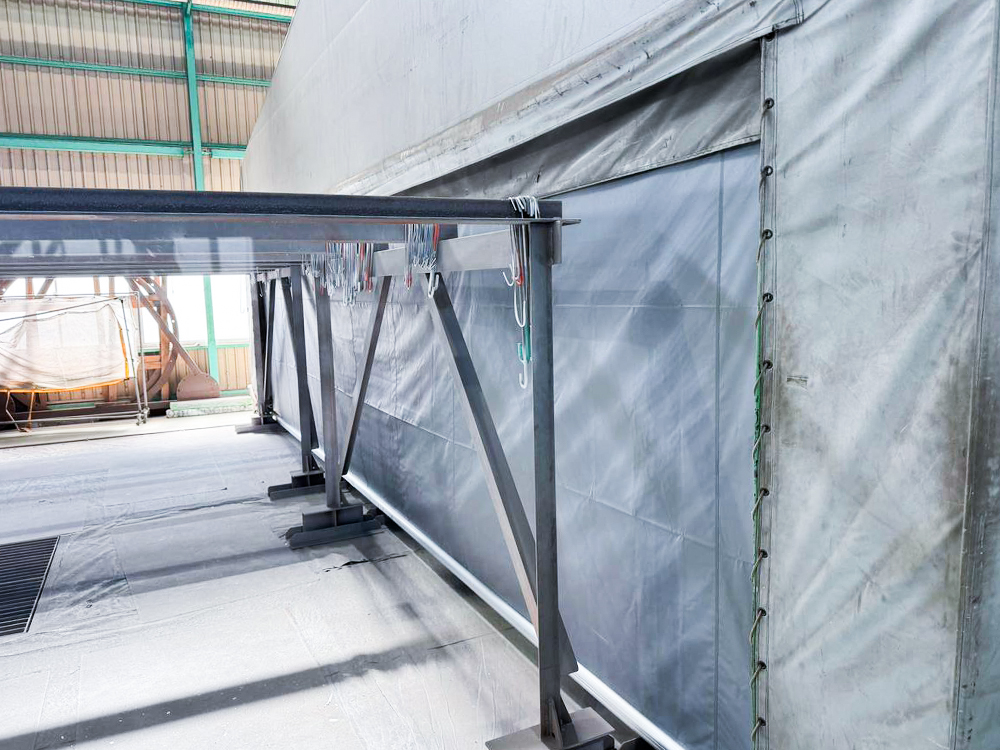

群馬県にある金属加工等を行う工場に垂直オーニングテントを設置しました。 製造部品を塗装する際の塗料飛散防止用の囲いとして、レール上をスライドするトンネル状の可動式テントブースが設置されており、その出入口を開閉するためのロールスクリーンが傷んでいたため交換しました。 ブースの出入口には横引きのカーテンが使われることが多いですが、カーテンは開いた時に左右にカーテン溜まりができる分、間口が狭まってしまいます。こちらのブースは複数の乾燥用ラックの上をトンネル状のブースがスライド移動するので、カーテン溜まりがあるとラックに干渉してしまう可能性があります。その点、上方にコンパクトに巻き上げるロールスクリーンはこちらのブースに適した開閉機構です。 しかし間口が8mあるため、通常のロールスクリーン1台で設置した場合、巻き上げる円筒部分が自重でたわんでしまい、うまく生地を巻き上げることができません。そこで下方に垂直に張り出せるタイプのオーニングテントを設置することにしました。横幅の広いオーニングテントは、パイプのたわみを防止する巻き上げサポート部材を取り付けられます。また、通常のロールスクリーンはボトムバーの重さで生地の水平を保つため、生地幅が広いほど偏りが生じやすく、巻きズレが起こりやすくなるため横幅には制限があります。対してオーニングテントは「く」の字型に伸縮するアームが生地を張り出して水平を保つ仕組みなので、横幅の広さにはアームの数を増やすことで対応できます（今回のオーニングはアーム4本タイプ）。 オーニングは開閉勾配を15°から90°まで選択できる機種「メロディー」を使用しています。手動タイプのため、クランクハンドルで開閉操作をします。 工場へのロールスクリーン、垂直オーニングの設置は、お見積り無料のビニテックへお気軽にご相談ください！ |
塗装用ブース出入口のロールスクリーンを交換（オーニングテント垂直使用）
